您好 欢迎来访优栢盾(广州)防水技术有限公司
  • 服务热线:400-805 -8398

防水治漏行业资讯

您的当前位置 : 首页 >> 防水资讯 >> 防水治漏行业资讯

怪不得防水层又开裂!竟然是因为这个

日期:2019-10-28 15:33:04 作者:优栢盾防水 浏览:342

防水是家庭装修很关键的工序,而防水不开裂则是防水效果的关键,一旦防水施工后出现开裂,将导致前功尽弃。那么,接下来我们来了解一下什么情形,容易导致防水施工后出现开裂。


原因1

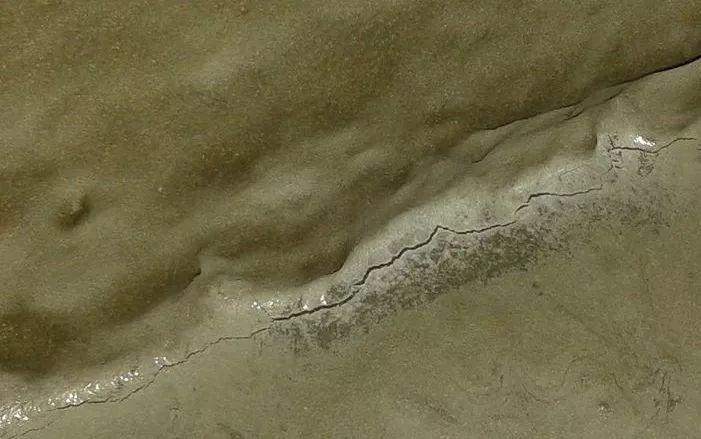

单遍涂刷过厚

防水施工必须遵循“薄刷多遍”的原则,单遍涂刷过厚易导致防水层表面干固快,而内部干固慢,防水层因里表干固收缩不一致而出现开裂。

实际施工时,部分师傅一味地追求效率,将搅拌好的浆料一次性倒至地面,然后再用滚涂或者毛刷摊开,这种工艺极易导致防水层涂刷过厚而最终出现开裂。


原因2

阴角、管道口等节点部位处理不当



阴角,即墙地面交界处,防水施工时,该部位防水浆料容易产生堆积,导致防水层过厚而在干固过程中出现开裂,另外阴角部位因建筑自身沉降等原因存在应力集中而进一步容易导致防水层开裂;


管道口即下水管道与地面交界处,该部位防水浆料也容易产生堆积,同时因下水管道的不固定,存在轻微晃动,而易导致防水层开裂。为了避免阴角、管道口等节点部位的防水层出现开裂,应在防水施工前,采用水不漏进行倒圆角处理。



原因3

基层处理不当


防水施工前应检查基层,确保基层干净、坚硬、无裂缝等。如基层有灰尘或强度较差,会导致防水层与基层粘附不牢,最终使得防水层出现起壳、开裂问题;

如基层存在裂缝,应在防水施工前采用水不漏进行裂缝修补,否则随着基层裂缝的延展而导致防水层出现开裂。


原因4

防水材料选择不当

防水材料因其防水原理的不同,其特性有较大差异,也使得不同的防水材料具有不同的适用范围。K11通用防水浆料及防水砂浆(柔韧型)等产品的防水原理为渗透结晶,其断裂延伸率低,因此一般称其为刚性防水;


而K11柔性防水浆料及超柔防水浆料等产品的防水原理为成膜防水,其断裂延伸率高,因此一般称其为柔性防水。例如地暖、屋面或轻微振动基层的防水施工,因基层受热胀冷缩或振动等原因变形较大,需选择柔性较高的防水产品,如选择刚性防水,则易导致防水层因抵御不住基层变形而出现开裂。


什么是JS防水

JS防水涂料即聚合物水泥防水涂料的简称(“JS”为“聚合物水泥”的拼音字头),聚合物水泥防水涂料是指以丙烯酸酯、乙烯-乙酸乙烯脂等聚合物乳液和水泥为主要原料,加入填料及其他助剂配制而成,经水分挥发和水泥水化反应固化成膜的双组份水性防水涂料。

依据国标GB/T23445-2009《聚合物水泥防水涂料》,JS防水涂料按产品物理力学性能分为Ⅰ型、Ⅱ型和Ⅲ型,其中Ⅰ型的无处理断裂延伸率不低于200%,Ⅱ型的无处理断裂延伸率不低于80%,Ⅲ型的无处理断裂延伸率不低于30%,由此可见,JS Ⅰ型防水涂料适用于活动量较大的基层,JS Ⅱ型和Ⅲ型防水涂料适用于活动量较小的基层。



TAG : 防水涂料   JS防水涂料   防水层开裂

查看上一篇 查看下一篇

立即预约

留下您的困扰 , 交给我来解决!


免费电话咨询

400-805 -8398

微信扫一扫
